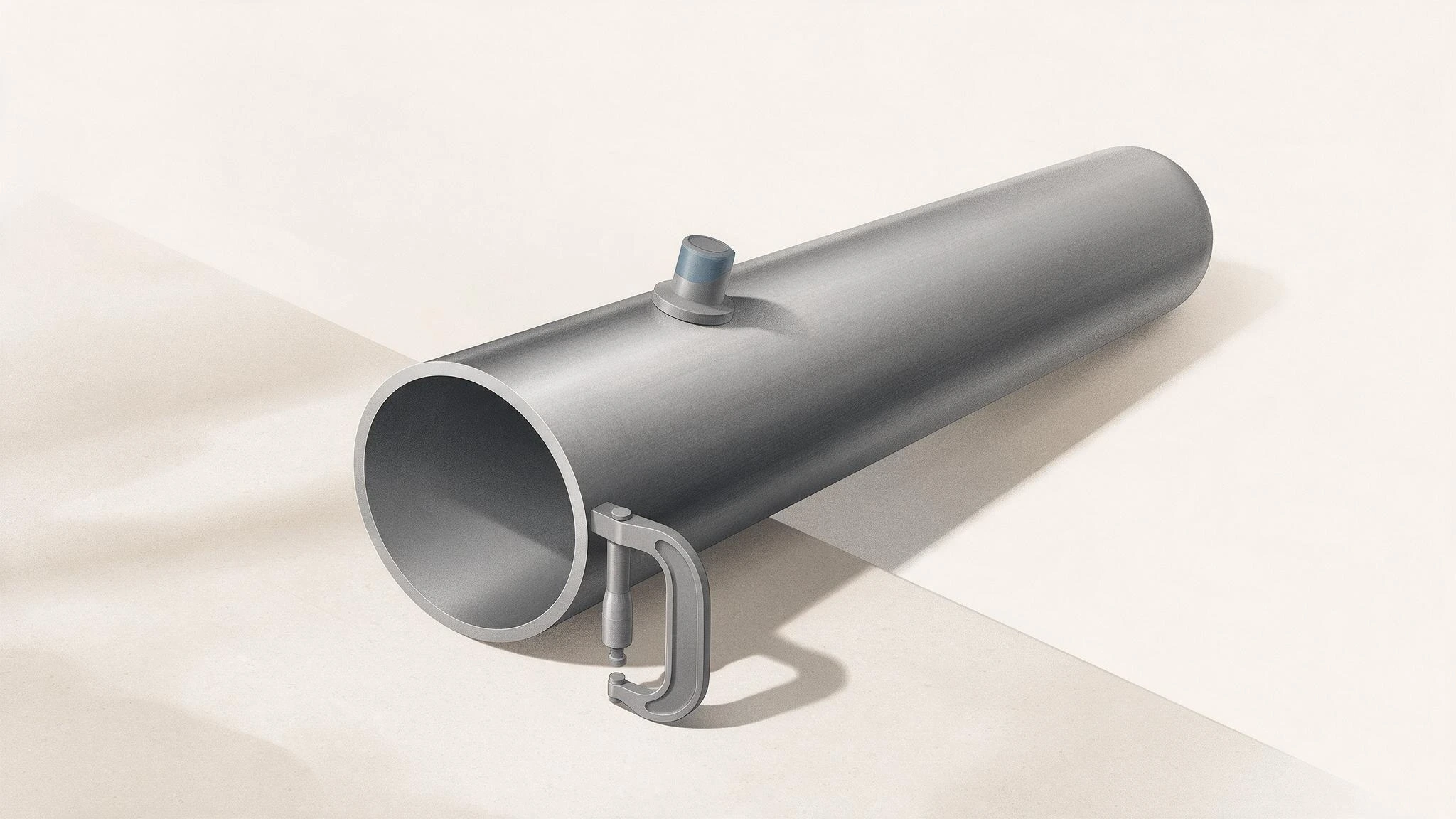

Как проверить толщину стенки металлической трубы при получении заказа

Проверить толщину стенки трубы при получении можно двумя основными способами: измерить её на открытом торце подходящим инструментом или использовать ультразвуковой толщиномер. Но одного показания недостаточно: нужно сверить результат с документами на поставку и учесть допустимые отклонения, указанные для конкретной трубы. Номинальная толщина — это значение в маркировке или заказе, а не обещание, что стенка будет совершенно одинаковой по всей длине и окружности.

Что проверить до измерений

Начните с документов и маркировки. Сопоставьте фактическую поставку с заказом: материал, наружный диаметр, номинальную толщину стенки, длину, тип трубы и, если это важно, способ изготовления и состояние поверхности. Проверьте сопроводительные документы, где указаны применимые требования к продукции и допустимые отклонения.

Уточните, какая именно толщина вам нужна. У трубы могут быть номинальная и фактическая толщины стенки. Фактическое значение получают измерением; оно может немного отличаться от номинального в пределах допуска. Сам допуск зависит от требований к конкретному изделию и может различаться для разных видов труб. Поэтому нельзя оценивать соответствие только по надписи «толщина 3 мм» или по результату одного замера.

До начала проверки осмотрите трубы. Отметьте вмятины, следы сильной коррозии, повреждения торцов и покрытия. Если изделия связаны в пачку, убедитесь, что маркировку можно соотнести с документами. При споре важно зафиксировать, какую именно трубу и в каком месте проверяли.

Способ 1. Измерить стенку на открытом торце

Если торец трубы доступен, толщину можно измерить механически. Для этого подходит микрометр для стенок труб или другой инструмент, конструкция которого позволяет надёжно охватить стенку. В отдельных случаях применяют штангенциркуль, но его показания на узком торце могут быть менее надёжными: губки легко поставить под углом или не прижать к поверхности как следует.

1. Выберите несколько точек по окружности торца, а не одну удобную.
2. Убедитесь, что измерительные поверхности инструмента чистые, а его ноль проверен.
3. Ставьте инструмент перпендикулярно к стенке и без чрезмерного усилия.
4. Запишите показания и место каждого замера.

Измерение на торце удобно для первичной проверки, но показывает толщину только в доступном срезе. Торец может быть неровным, повреждённым или подрезанным под углом. Тогда результат зависит от точки и положения инструмента. Кроме того, замер у края не всегда характеризует состояние стенки дальше по длине трубы.

Не следует зачищать или обрезать трубу без согласования с поставщиком, если это может повлиять на предъявление претензии. Если требуется контроль в сечении, удалённом от торца, способ и место отбора образца лучше заранее согласовать и зафиксировать.

Способ 2. Проверить ультразвуковым толщиномером

Ультразвуковой толщиномер оценивает толщину по времени прохождения звукового импульса через металл. Прибор прикладывают к поверхности трубы, поэтому измерение можно выполнять не только на торце, но и в разных местах по длине. Это полезно, если торец недоступен или нужно проверить несколько участков.

Для достоверного результата важно правильно подготовить измерение. Толщиномер должен быть предназначен для работы с соответствующим материалом и диапазоном толщин, настроен и проверен по инструкции. Между датчиком и металлом обычно используют контактную жидкость — она помогает передать ультразвуковой сигнал. Место измерения очищают от грязи, рыхлой ржавчины и отслаивающейся краски.

На результат могут влиять шероховатость, коррозия, кривизна поверхности, температура и состояние покрытия. Обычный замер поверх краски способен включить толщину покрытия в результат или дать нестабильное показание — это зависит от прибора и его режима. Если слой покрытия существенный, используйте подходящий режим прибора либо измеряйте на подготовленном участке только тогда, когда это разрешено и согласовано.

Перед проверкой партии попросите оператора показать настройку прибора и способ его контрольной проверки. Не считайте любое число на дисплее доказательством соответствия: неверная настройка, плохой контакт датчика или неудачно выбранное место способны исказить результат. Для официальной приёмки или разрешения разногласий может потребоваться измерение специалистом по согласованной методике.

Почему нужно делать несколько замеров

Стенка может отличаться по окружности и по длине трубы. Например, труба бывает немного овальной — её наружное сечение не идеально круглое. Возможны и местные особенности поверхности. Поэтому несколько измерений в разных точках дают более полезную картину, чем одно показание на торце.

Для первичной входной проверки удобно измерять несколько труб из поставки, включая изделия из разных мест пачки, а на каждой выбранной трубе — несколько точек по окружности и, при наличии ультразвукового прибора, по длине. Это помогает обнаружить заметные отклонения, но не заменяет установленный для продукции план контроля: количество изделий и точек измерения зависит от условий договора и требований к конкретной поставке.

Записывайте не только минимальное и максимальное значения, но и расположение точек. Если показания сильно различаются, повторите измерения после проверки прибора и подготовки поверхности. При повторяющемся отклонении зафиксируйте результаты и не делайте вывод по случайному замеру.

Как сопоставить результат с заказом

Сначала найдите требования, по которым поставлена труба: они могут быть указаны в заказе, спецификации, договоре или документах на изделие. Затем сравните с ними серию измерений. Если установлен допуск, фактическую толщину оценивают относительно него, а не относительно номинального значения как точной границы.

Например, при заказе трубы с номинальной стенкой 4 мм отдельное показание 3,9 мм само по себе ещё не доказывает несоответствие. Нужно знать допустимое отклонение для этой продукции, условия измерения и точность метода. И наоборот, одно показание ровно 4 мм не подтверждает, что вся партия соответствует требованиям.

Если в документах неясно, какой стандарт или допуск применён, не выбирайте его самостоятельно по похожему названию трубы. Уточните требования у стороны, оформившей заказ, и сверьте их с документами поставки. При споре полезно пригласить независимого специалиста и заранее согласовать прибор, точки измерений и порядок фиксации результатов.

Частые ошибки при приёмке

• Измерить один раз и признать всю партию годной или бракованной. Одно значение не показывает разброс по окружности и длине.
• Сравнить результат только с номиналом. Нужно учитывать допуск, установленный для конкретного изделия.
• Измерять поверх ржавчины, грязи или покрытия без поправки на условия. Поверхность искажает контакт и показания прибора.
• Поставить инструмент под углом на торце. Неправильное положение может дать завышенное или заниженное значение.
• Считать наружный и внутренний диаметры точной заменой измерению стенки. Такой расчёт требует надёжных измерений обоих диаметров и учёта формы трубы; для быстрой приёмки он часто менее практичен.
• Проверить только первую доступную трубу. Она не обязательно представляет всю поставку, особенно если изделия находятся в разных связках или имеют разную маркировку.
• Повредить товар до фиксации разногласий. Резка и зачистка могут осложнить разбор ситуации, поэтому такие действия лучше согласовать заранее.

Что делать, если результаты вызывают сомнение

Сохраните заказ и сопроводительные документы, сфотографируйте маркировку и отмеченные места измерений. Запишите модель прибора, способ проверки и все показания, включая повторные. Не ограничивайтесь формулировкой «стенка тонкая»: укажите, на какой трубе, где именно и каким способом получены результаты.

После этого сопоставьте данные с согласованными требованиями и передайте их поставщику для совместной проверки. Если измерения выполнялись разными приборами или разными людьми, сначала договоритесь об общей методике: одинаковые точки, подготовка поверхности и проверка прибора снижают риск сравнивать несопоставимые результаты.

Краткий вывод

Для быстрой проверки доступного торца используйте подходящий механический измерительный инструмент; для замеров по длине трубы — настроенный ультразвуковой толщиномер. В обоих случаях измеряйте в нескольких точках и сверяйте результат не только с номинальной толщиной, но и с допуском в документах на конкретную продукцию. Если есть расхождение, зафиксируйте маркировку, метод и показания, а спорную трубу не обрезайте и не зачищайте без согласования.
