Как выбрать номер швеллера под нагрузку и задачу конструкции

Номер швеллера — только отправная точка выбора, а не готовый ответ на вопрос, выдержит ли профиль нагрузку. У горячекатаного швеллера номер обычно связан с высотой стенки в сантиметрах: например, у №10 номинальная высота составляет около 100 мм. Но два швеллера с близкой высотой могут различаться формой полок, толщиной металла и несущей способностью. Поэтому выбирать профиль нужно по типу конструкции, нагрузке и полному обозначению изделия.

Что означает номер швеллера

У горячекатаных швеллеров номер обычно указывает на высоту стенки — вертикальной части профиля. Условно №12 соответствует высоте около 120 мм. Фактические размеры и допуски проверяют по сортаменту, то есть таблице стандартных размеров и характеристик проката.

Номер не сообщает напрямую толщину стенки и полок, массу погонного метра или допустимую нагрузку. Для выбора важны все эти параметры. Например, одного обозначения «швеллер №12» недостаточно, чтобы точно заказать нужное изделие: следует уточнить серию, стандарт, марку стали и, при необходимости, длину.

Правило о номере нельзя автоматически переносить на любой профиль с названием «швеллер». У гнутого швеллера обозначение часто описывает размеры в миллиметрах: например, высоту стенки, ширину полок и толщину металла. Конкретный смысл цифр нужно проверять в документации на выбранный вид проката.

Чем различаются швеллеры с одним номером

У горячекатаного швеллера после номера могут стоять буквы, указывающие на форму или серию профиля. В частности, встречаются обозначения У, П, Э, Л и С. Они связаны с геометрией и назначением изделия, а не с маркой стали. Точный смысл обозначения лучше сверять с сортаментом конкретной продукции.

• У — серия с полками, внутренние грани которых расположены с уклоном.
• П — профиль с параллельными гранями полок.
• Э — экономичная серия.
• Л — лёгкая серия.
• С — специальная серия.

Буквенные серии могут отличаться размерами элементов и массой даже при одинаковом номере. Поэтому заменять, например, профиль с одной буквой на профиль с другой только по совпадению номера без проверки характеристик нельзя.

Отдельно учитывают марку стали. Она характеризует свойства материала, но не заменяет проверку размеров и расчёт конструкции. Если проектом задан конкретный профиль и материал, изменения следует согласовать со специалистом, отвечающим за проект.

Как подобрать номер под задачу

Начните не с поиска самого большого номера, а с понимания, что именно будет делать швеллер. Он может работать как балка, стойка, перемычка, элемент рамы или направляющая. Для разных задач важны разные свойства профиля.

1. Определите роль швеллера. Профиль будет нести нагрузку, служить частью каркаса, обрамлять проём или выполнять вспомогательную функцию? Для несущего элемента необходимо учитывать условия работы конструкции, а не только его внешнюю форму.
2. Уточните нагрузку и пролёт. Пролёт — расстояние между опорами. Чем он больше, тем заметнее могут быть прогиб и изгиб профиля. В расчёте учитывают не только вес самого элемента, но и то, что будет на него опираться, а также способ крепления.
3. Выберите тип и серию. Сравните нужную форму профиля и доступные по проекту варианты. Важны высота стенки, ширина и толщина полок, толщина стенки и масса погонного метра.
4. Сверьте характеристики по сортаменту. Для горячекатаного проката размеры и расчётные свойства ищут в таблице для соответствующей серии. Нельзя оценивать профиль только по номеру или наружному виду.
5. Проверьте сталь и условия эксплуатации. Для улицы и влажных помещений важна защита от коррозии. Если конструкция будет работать при особых температурах или в агрессивной среде, требования к материалу и защитному покрытию нужно уточнить отдельно.
6. Уточните, какой прокат требуется. Горячекатаный и гнутый швеллеры имеют разную геометрию и обозначения. Они не становятся взаимозаменяемыми только потому, что их размеры кажутся похожими.

Какие характеристики сравнивать

Для несущей конструкции особенно важны характеристики сечения — формы профиля в поперечном разрезе. Например, момент инерции и момент сопротивления помогают оценить, насколько профиль сопротивляется изгибу и прогибу. Это расчётные показатели, а не размеры, которые можно надёжно определить на глаз.

Два профиля с одинаковой высотой могут по-разному вести себя под нагрузкой из-за различий в толщине элементов и форме полок. Масса погонного метра полезна для оценки количества и веса заказа, но сама по себе не доказывает, что швеллер подходит для конкретного пролёта.

Важна и ориентация профиля. Швеллер имеет открытую форму, поэтому его устойчивость зависит от направления нагрузки и закрепления. При неблагоприятных условиях возможны не только прогиб, но и потеря устойчивости или скручивание. Для ответственного элемента это проверяют расчётом, а не выбором «с запасом на глаз».

Примеры типичных ситуаций

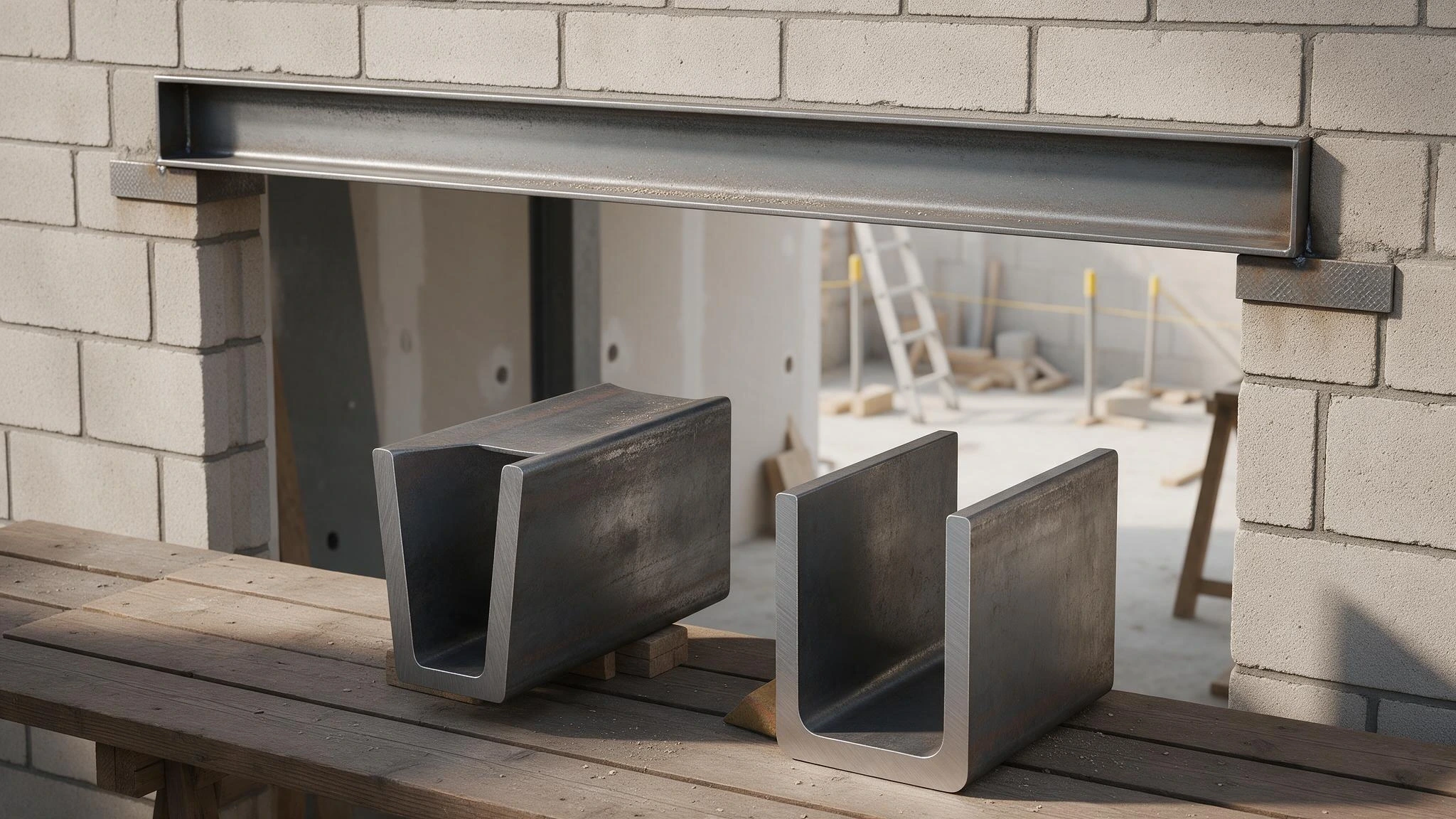

Перемычка над проёмом

Для перемычки недостаточно знать ширину проёма и выбрать швеллер «побольше». Нужно понимать, что будет находиться выше, как распределяется нагрузка, на что и какой длиной опирается профиль. Если перемычка несущая, подходящее сечение определяют по проекту или расчёту специалиста.

Каркас или рама

В каркасе швеллер может работать не только на изгиб: значение имеют соединения, раскрепление и возможное скручивание. При сравнении нескольких номеров учитывают всю схему конструкции. Простая замена на более высокий профиль не всегда решает задачу, если элемент недостаточно закреплён.

Направляющая или вспомогательная деталь

Если швеллер не является несущим элементом, выбор может определяться посадочными размерами, способом крепления и требуемой жёсткостью. Здесь тоже нужно проверить ширину полок, толщину и соответствие соседним деталям: совпадения высоты может быть недостаточно.

Частые ошибки при выборе

• Выбирать только по номеру. Номер не заменяет полное обозначение, сведения о серии и проверку размеров.
• Считать, что больший номер автоматически решает любую задачу. Он обычно означает большую высоту стенки, но не гарантирует подходящую толщину, устойчивость или правильную работу профиля в конструкции.
• Путать горячекатаный и гнутый профиль. Их обозначения и геометрия могут различаться, поэтому сравнивать их нужно по полным характеристикам.
• Подбирать по массе или цене. Эти показатели важны для заказа, но не подтверждают пригодность швеллера как несущего элемента.
• Самостоятельно заменять профиль из проекта. Даже внешне похожее изделие может иметь иные характеристики сечения. Замену несущего элемента нужно согласовать с проектировщиком или инженером.
• Не учитывать условия эксплуатации. Влага и агрессивная среда могут потребовать защиты от коррозии; её тип выбирают с учётом конкретных условий.

Если для задачи нет проекта, полезно заранее собрать исходные данные: назначение профиля, пролёт, предполагаемую нагрузку, схему опирания и условия эксплуатации. Для ненесущих деталей этого может хватить, чтобы определить подходящие габариты. Для перемычек, балок, стоек и других ответственных элементов эти данные должен оценить специалист.

Практический вывод

Чтобы выбрать номер швеллера, сначала уточните, какой именно профиль нужен — горячекатаный или гнутый, затем проверьте серию, размеры, сталь и характеристики сечения. Номер помогает ориентироваться по высоте, но не показывает, выдержит ли изделие конкретную нагрузку. Для несущих конструкций окончательный выбор делают по проекту или инженерному расчёту.
