Вес стального уголка зависит прежде всего от ширины его полок, толщины металла и длины изделия. Для быстрой оценки массу одного метра можно рассчитать по упрощённой формуле, а затем умножить на длину уголка. Ниже приведены формула и ориентировочная таблица для распространённых размеров.
Как устроен стальной уголок

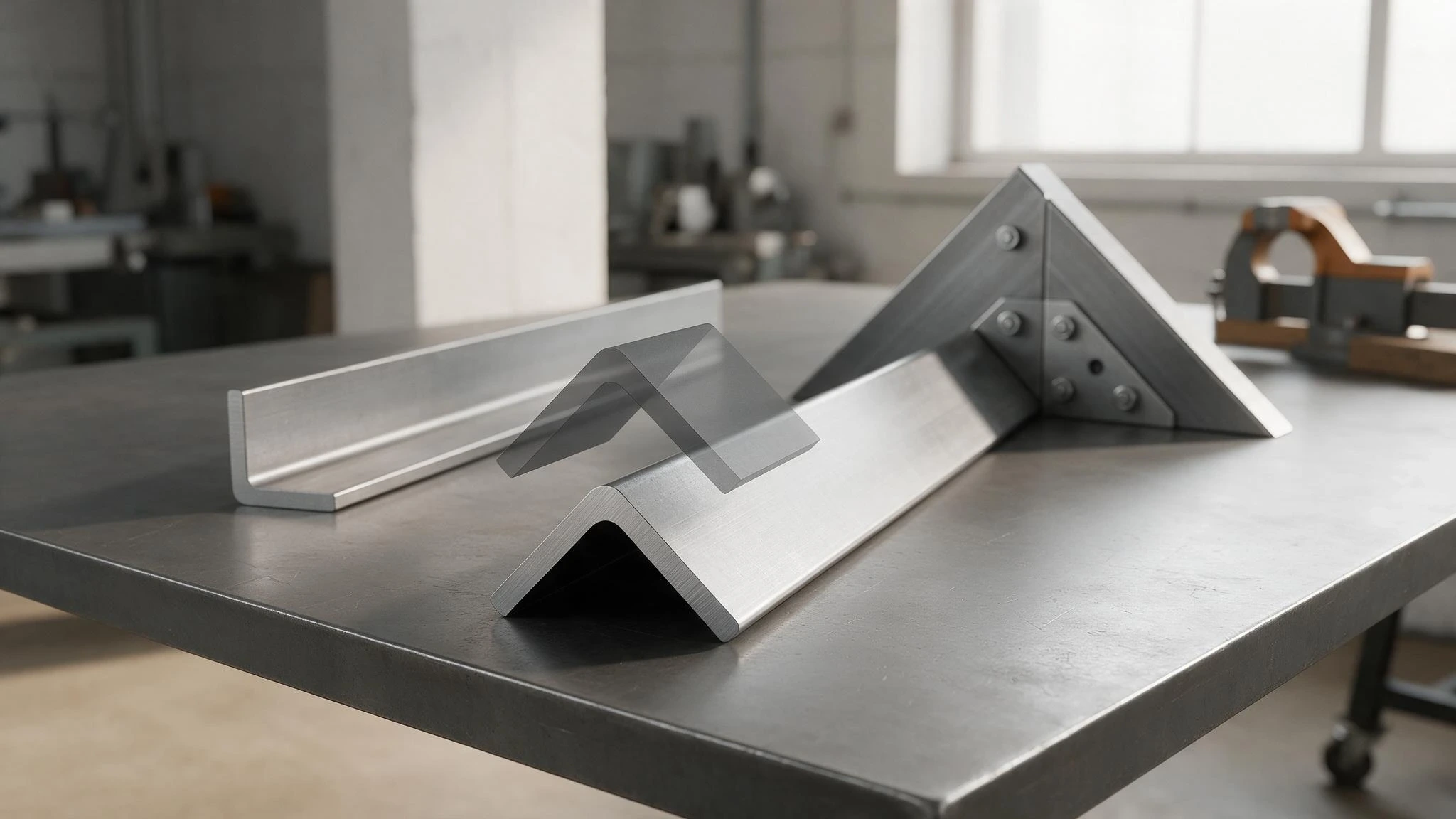

Уголок — это металлический профиль с поперечным сечением в форме буквы «Г». Две его стороны называют полками. У равнополочного уголка полки одинаковой ширины, у неравнополочного — разной. Размер обычно записывают в миллиметрах: например, 50×50×5 означает полки шириной 50 мм и толщину 5 мм; 50×32×4 — полки шириной 50 и 32 мм при толщине 4 мм.
В каталогах и накладных часто указывают теоретическую массу — расчётный вес метра профиля. Фактическая масса конкретного изделия может немного отличаться: на неё влияют допуски на размеры и особенности формы уголка.
Формула расчёта веса уголка
Для приблизительного расчёта достаточно определить площадь поперечного сечения и умножить её на плотность стали. В упрощённой формуле не учитываются скругления в месте соединения полок и по краям.
Равнополочный уголок
Если ширина обеих полок равна, площадь сечения приблизительно равна:
S = t × (2b − t)
Здесь S — площадь сечения в мм², b — ширина полки в миллиметрах, t — толщина металла в миллиметрах. Толщину вычитают один раз, потому что участок в углу учитывается сразу для обеих полок.
Неравнополочный уголок
Для уголка с полками разной ширины площадь сечения можно оценить так:
S = t × (a + b − t)
Здесь a и b — ширина полок, а t — толщина, все размеры указаны в миллиметрах.
Перевод площади в массу
Для обычной стали при расчёте принимают плотность около 7850 кг/м³. Если площадь сечения указана в мм², масса одного погонного метра в килограммах рассчитывается так:
Масса 1 м, кг/м ≈ S × 0,00785
Чтобы оценить массу целого уголка, умножьте результат на его длину в метрах:
Масса изделия, кг ≈ масса 1 м × длина, м
Пример расчёта
Рассчитаем ориентировочную массу метра равнополочного уголка 50×50×5 мм.
- Площадь сечения: 5 × (50 + 50 − 5) = 475 мм².
- Масса метра: 475 × 0,00785 ≈ 3,73 кг/м.
- Для изделия длиной 6 м: 3,73 × 6 ≈ 22,4 кг.
Это оценка по упрощённой геометрической формуле. Для заказа, перевозки или расчёта нагрузки лучше сверить значение с таблицей теоретических масс для конкретного сортамента.
Ориентировочная таблица веса уголка
В таблице приведены приблизительные значения, рассчитанные по формулам выше. Они помогают сравнить размеры и предварительно оценить массу. Это не замена данным на конкретный прокат: табличные значения для стандартного сортамента могут отличаться из-за формы профиля и принятых допусков.
| Тип уголка, мм | Толщина, мм | Площадь сечения, мм² | Масса 1 м, кг/м | Масса 6 м, кг |
|---|---|---|---|---|
| Равнополочный 25×25 | 3 | 141 | ≈ 1,11 | ≈ 6,65 |
| Равнополочный 32×32 | 3 | 183 | ≈ 1,44 | ≈ 8,63 |
| Равнополочный 40×40 | 4 | 304 | ≈ 2,39 | ≈ 14,31 |
| Равнополочный 50×50 | 5 | 475 | ≈ 3,73 | ≈ 22,37 |
| Равнополочный 63×63 | 5 | 605 | ≈ 4,75 | ≈ 28,56 |
| Равнополочный 75×75 | 6 | 864 | ≈ 6,78 | ≈ 40,70 |
| Равнополочный 100×100 | 8 | 1536 | ≈ 12,06 | ≈ 72,35 |
| Неравнополочный 50×32 | 4 | 312 | ≈ 2,45 | ≈ 14,68 |
Как пользоваться таблицей для расчёта заказа
Сначала проверьте, совпадают ли в таблице все три параметра: ширина полок, толщина и тип уголка. Затем умножьте массу метра на суммарную длину. Если нужно оценить массу нескольких одинаковых изделий, используйте формулу:
Общая масса, кг ≈ масса 1 м × длина одного изделия × количество изделий
Например, для 10 уголков длиной 6 м с расчётной массой 3,73 кг/м получится: 3,73 × 6 × 10 ≈ 224 кг. Результат подходит для предварительной оценки. Фактическая масса партии может отличаться.
Если длина указана не в метрах, сначала переведите её в метры: 6000 мм — это 6 м, 2500 мм — 2,5 м. При расчёте также учитывайте, что продаваемая длина и количество отрезков могут зависеть от условий поставки и раскроя.
Почему фактический вес отличается от расчётного
- Допуски на размеры. Реальная ширина полок и толщина могут немного отличаться от номинальных значений.
- Скругления профиля. Внутренний угол и наружные кромки обычно не образуют идеальные прямые углы. Простая формула описывает сечение как прямоугольники и не учитывает форму скруглений.
- Различия сортамента. Для разных видов уголка и способов изготовления могут применяться разные табличные значения. Сверять нужно именно тот тип профиля, который указан в документах на товар.
- Округление. В таблицах массу метра часто приводят с ограниченным числом знаков после запятой. При расчёте крупной партии небольшая погрешность округления складывается.
Поэтому формула удобна, когда нужно быстро сравнить размеры или проверить порядок величины. Для точной приёмки, оформления документов и расчёта транспортной нагрузки ориентируйтесь на данные для конкретного проката и фактическое взвешивание, если оно требуется.
Частые ошибки при расчёте
- Путают миллиметры и метры. Формулы площади выше рассчитаны для размеров полок и толщины в миллиметрах. Коэффициент 0,00785 применяют к площади именно в мм².
- Умножают массу метра на длину в миллиметрах. Сначала переведите длину в метры — иначе результат будет завышен в тысячу раз.
- Считают неравнополочный уголок равнополочным. Если ширина полок различается, в формулу нужно подставлять обе ширины.
- Принимают ориентир за точное значение. Расчётная масса полезна для предварительной сметы, но не подтверждает массу конкретной партии.
- Выбирают профиль только по весу. Для конструкции важны не только масса, но и размеры, толщина, направление нагрузки, способ крепления и условия эксплуатации. Расчёт несущей способности нельзя заменить таблицей веса.
Краткий вывод
Для быстрой оценки найдите площадь сечения уголка, умножьте её на 0,00785 — получите приблизительную массу одного метра в килограммах. Затем умножьте результат на длину и количество изделий. Таблица помогает сориентироваться, но для точного расчёта заказа используйте данные именно на выбранный тип и размер уголка, учитывая возможное отличие фактической массы.
