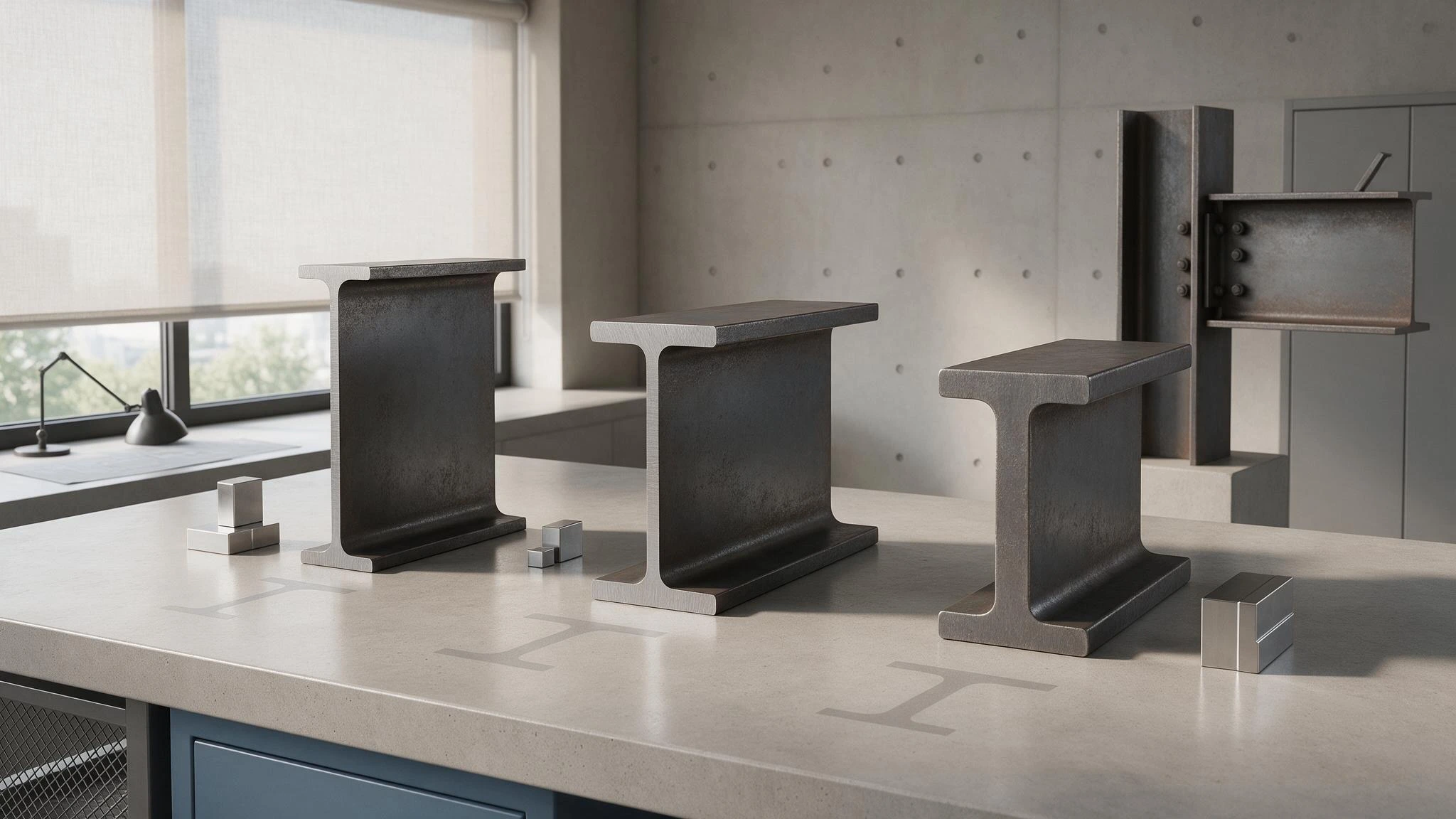

Как читать маркировку двутавра: что значат 20Б1, 25Ш1 и 30К1

В обозначении двутавра обычно зашифрованы его номинальная высота, тип профиля и вариант внутри серии. Например, в маркировке 20Б1 число 20 указывает на высоту около 20 см, буква Б — на типоразмер из серии нормальных двутавров, а цифра 1 — на исполнение профиля в этой серии.

Но маркировка не заменяет чертёж или таблицу сортамента: по ней нельзя без проверки узнать точные ширину полок, толщину металла и массу погонного метра. Эти данные нужно сверять с нормативной документацией и документами на конкретный прокат.

Как устроено обозначение двутавра

Двутавр — это балка с поперечным сечением, похожим на букву «Н». Вертикальная часть называется стенкой, а две горизонтальные — полками. Такое сечение помогает воспринимать нагрузку при сравнительно небольшой массе металла.

В распространённых обозначениях двутавров запись читают слева направо:

• число — номинальная высота профиля в сантиметрах;
• буква — серия, то есть группа профилей с определённой формой и пропорциями;
• цифра после буквы — вариант профиля внутри серии.

Высота в обозначении — ориентир для определения профиля, а не обязательно точный фактический размер в миллиметрах. Например, у двутавра с маркировкой 25 высота может отличаться от ровно 250 мм. Точное значение смотрят в таблице сортамента для нужного стандарта.

Что означают 20Б1, 25Ш1 и 30К1

20Б1: нормальный двутавр

Буква Б обозначает серию нормальных двутавров. Такой профиль имеет более обычные пропорции полок и стенки по сравнению с широкополочными или колонными сериями. Обозначение 20Б1 само по себе не говорит, какую нагрузку выдержит балка: для этого важны пролёт, схема опирания, нагрузка, марка стали и другие условия.

25Ш1: широкополочный профиль

Буква Ш указывает на широкополочную серию. У такого двутавра полки шире, чем у многих профилей сопоставимой высоты из других серий. Это влияет на характеристики сечения и на то, как профиль работает и размещается в конструкции.

Широкая полка не означает автоматически, что 25Ш1 можно заменить любым двутавром высотой около 25 см. Для замены сравнивают не только габариты, но и расчётные характеристики, способ соединения и требования проекта.

30К1: колонный профиль

Буква К обозначает колонную серию. Такие профили используют, в частности, в конструкциях, где важна работа элемента как колонны или стойки. Однако название серии не означает, что профиль подходит для любой колонны без проверки: выбор зависит от нагрузки, высоты элемента, закрепления и других расчётных условий.

Что означает цифра после буквы

Цифра 1 в обозначениях 20Б1, 25Ш1 и 30К1 — это номер варианта внутри серии, а не марка стали, толщина металла или класс прочности. В одной серии могут быть профили с разными размерами и характеристиками.

Не стоит трактовать цифру как простую шкалу «чем больше, тем прочнее». Она помогает найти нужную строку в сортаменте, но сама по себе не показывает несущую способность. Уточнять параметры нужно по полному обозначению и таблицам для соответствующего стандарта.

Какие данные смотреть помимо маркировки

Для заказа или проверки двутавра обычно нужны не только буквенно-цифровое обозначение, но и дополнительные сведения:

• Нормативный документ и сортамент. В документации на профиль должно быть понятно, по какому стандарту или техническим условиям он изготовлен. Обозначения разных сортаментов нельзя считать взаимозаменяемыми только из-за похожей записи.
• Размеры сечения. Проверяют высоту, ширину полок, толщину стенки и полок. Они нужны, например, чтобы профиль подошёл к узлу соединения и не мешал монтажу.
• Массу погонного метра. Она помогает оценить массу всей партии и сопоставить профиль с проектной спецификацией. Расчётный показатель из таблицы может немного отличаться от фактической массы отдельных изделий.
• Марку стали. Она задаёт свойства металла, но не расшифровывается буквами Б, Ш или К. Эти буквы относятся к серии профиля, а не к составу стали.
• Длину и состояние поставки. Уточняют требуемую длину, допуски и сведения о качестве по документам на продукцию.

Если двутавр указан в проекте, сверяйте обозначение целиком: серию, вариант, нормативный документ, марку стали и длину. Даже профиль с похожими внешними размерами может отличаться по толщине элементов и расчётным характеристикам.

Где применяются разные серии

Серия помогает сориентироваться в форме профиля, но не служит готовой рекомендацией по применению. Нормальные двутавры используют в балках и других элементах металлоконструкций, широкополочные — там, где нужны соответствующие пропорции сечения, колонные — в конструкциях с элементами колонного типа.

Например, при ремонте перекрытия может понадобиться заменить балку, а при устройстве каркаса — подобрать стойки или ригели. В обоих случаях нельзя выбирать профиль только по высоте: расчётная нагрузка, длина пролёта и узлы крепления могут потребовать другой серии или размера.

Для несущей конструкции окончательный подбор выполняют по проекту или расчёту специалиста. Маркировка помогает найти изделие в сортаменте, но не подтверждает, что оно безопасно для конкретного пролёта и нагрузки.

Частые ошибки при чтении обозначений

• Принимать число за точный размер в миллиметрах. 20 — это номинальное обозначение высоты в сантиметрах. Точную высоту находят в сортаменте.
• Считать букву обозначением марки стали. Б, Ш и К показывают серию профиля. Сталь указывают отдельно.
• Путать номер исполнения с толщиной. Цифра 1 после буквы — номер варианта, а не толщина стенки или полки.
• Выбирать только по внешней высоте. Профили близкой высоты могут иметь разные полки, толщины и характеристики сечения.
• Считать серии взаимозаменяемыми. 20Б1, 25Ш1 и 30К1 отличаются не только номинальной высотой, но и формой сечения и назначением внутри сортамента.
• Подбирать несущую балку по примеру из интернета. Одинаковое обозначение не гарантирует пригодность для разных пролётов, нагрузок и способов закрепления.

Краткий вывод

В обозначениях 20Б1, 25Ш1 и 30К1 число показывает номинальную высоту, буква — серию, а цифра — вариант профиля внутри неё. Для точного выбора проверьте размеры и массу по сортаменту, уточните марку стали и нормативный документ. Если двутавр будет частью несущей конструкции, его сечение следует подбирать по проекту или расчёту, а не только по маркировке.
