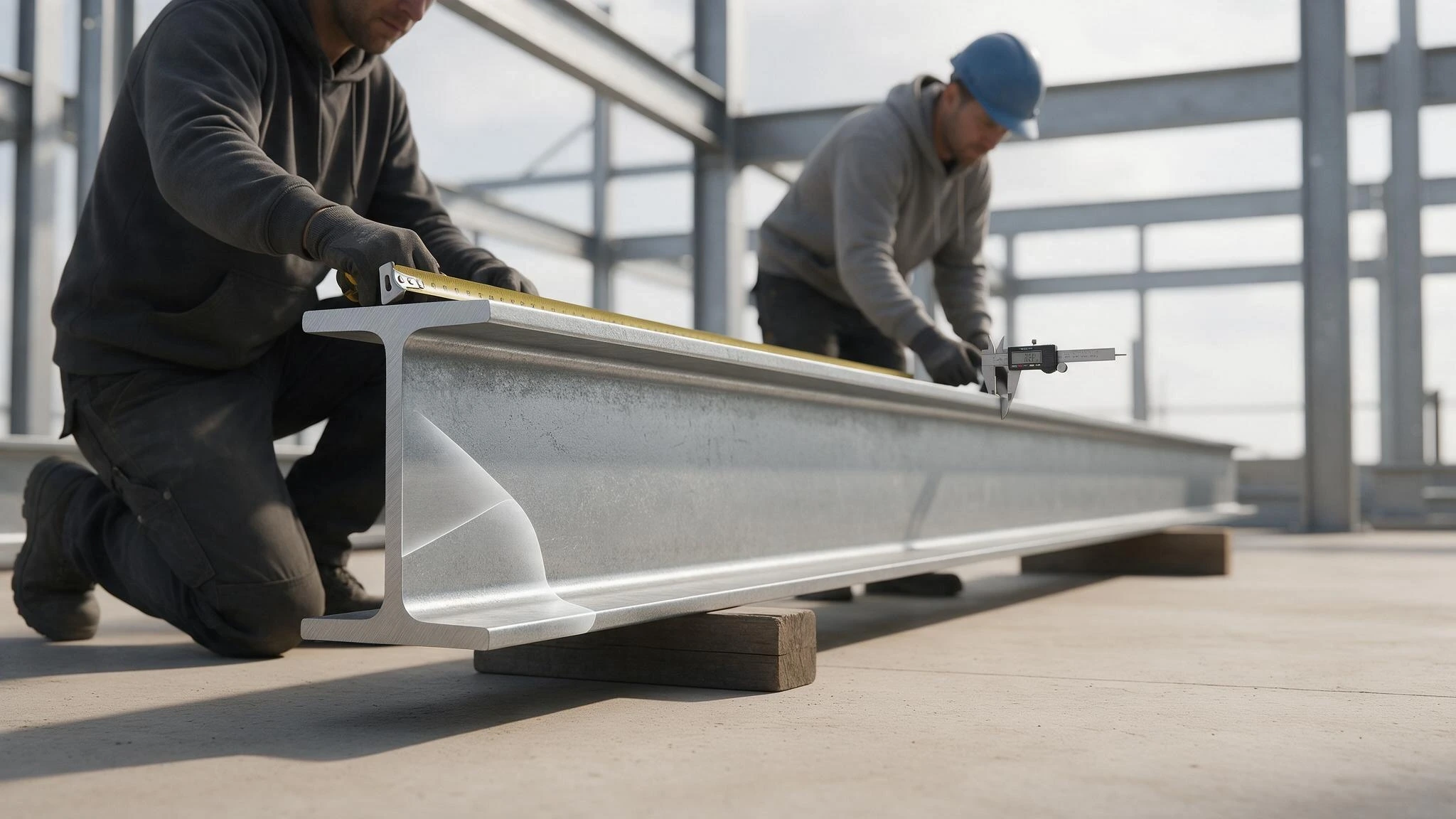

Как определить вес двутавровой балки по длине и типоразмеру

Вес двутавровой балки можно определить по таблице сортамента или рассчитать по массе одного погонного метра. Погонный метр — это один метр длины профиля. Если известна его масса, остаётся умножить её на длину балки. Для точного результата важно знать не только высоту, но и типоразмер: ширину и толщину полок, толщину стенки и форму профиля.

Самый простой способ: найти массу погонного метра в таблице

У каждого типоразмера двутавра есть справочная масса одного погонного метра. Её указывают в таблицах сортамента — перечнях профилей с их размерами и характеристиками. Найдите в таблице именно тот профиль, который указан в документах или маркировке, а затем умножьте массу метра на длину.

Формула: масса балки = масса 1 погонного метра × длина балки.

Например, если по таблице масса выбранного профиля составляет 20 кг/м, а длина балки — 6 м, расчётная масса составит 20 × 6 = 120 кг. Это пример вычисления, а не характеристика конкретного двутавра.

Сверяйте не только обозначение высоты, но и серию или тип профиля. Двутавры одинаковой высоты могут различаться шириной и толщиной полок и стенки, а значит — массой. Если обозначение неизвестно, одной высоты недостаточно для надёжного поиска в таблице.

Как рассчитать массу по размерам

Если таблицы под рукой нет, можно оценить массу через площадь поперечного сечения. Поперечное сечение — это форма балки, которую видно, если мысленно разрезать её поперёк. Для стали в расчётах обычно используют плотность около 7850 кг/м³.

Если площадь сечения дана в квадратных сантиметрах, масса одного метра стали получается так:

Масса 1 м, кг/м ≈ площадь сечения, см² × 0,785.

Чтобы получить массу всей балки, результат умножают на её длину в метрах. Например, при площади сечения 25 см² масса метра составит примерно 25 × 0,785 = 19,6 кг/м. Балка длиной 6 м будет весить примерно 19,6 × 6 = 117,6 кг.

Если площадь указана в квадратных миллиметрах, формула для метра выглядит иначе:

Масса 1 м, кг/м ≈ площадь сечения, мм² × 0,00785.

Площадь сечения может быть указана в сортаменте. Если её нет, её можно приблизительно оценить по размерам полок и стенки. Для профиля с параллельными гранями используют формулу:

Площадь, мм² ≈ 2 × ширина полки × толщина полки + (высота − 2 × толщина полки) × толщина стенки.

Здесь высота и ширина — наружные размеры профиля, а толщины относятся соответственно к полкам и вертикальной части между ними. Все значения должны быть в миллиметрах. Формула считает профиль как набор прямоугольников и подходит только для ориентировочной оценки. Она не учитывает скругления в местах соединения полок со стенкой и возможные наклонные грани.

К примеру, для условного профиля высотой 200 мм, с полками шириной 100 мм и толщиной 8 мм, и стенкой толщиной 5,5 мм упрощённая оценка площади будет такой: 2 × 100 × 8 + (200 − 2 × 8) × 5,5 = 2612 мм². Это около 20,5 кг/м, или примерно 123 кг для длины 6 м. Фактическая масса конкретного профиля может отличаться: пример не заменяет расчёт по таблице сортамента.

Почему расчёт по размерам может отличаться от справочной массы

У двутавра не всегда идеально прямоугольные полки и стенка. В месте их соединения есть закругления, а у некоторых профилей грани полок имеют уклон. Поэтому площадь, полученная простым сложением прямоугольников, может не совпасть со справочной площадью сечения.

Кроме того, измерить толщину балки точно бывает непросто: защитное покрытие, ржавчина, загрязнение или погрешность инструмента влияют на результат. Даже небольшая ошибка в толщине накапливается по всей длине профиля.

Поэтому для закупки, перевозки и составления документов предпочтительнее брать массу погонного метра из сортамента для конкретной маркировки. Расчёт по наружным размерам полезен, когда нужно быстро получить приблизительную оценку, но не когда требуется точный вес партии.

Теоретическая масса и фактический вес

Табличная масса — справочная величина, рассчитанная для профиля заданной формы и размеров. Фактический вес отдельной балки может немного отличаться из-за допустимых отклонений размеров и особенностей конкретного изделия. Поэтому результат по таблице обычно следует понимать как расчётный, а не как обещание точного показания весов.

Если требуется узнать массу уже приобретённой балки, самый прямой способ — взвесить её на подходящих весах. Для партии можно взвесить несколько изделий, если это позволяет оборудование и результат нужен для ориентировочной проверки. При этом важно учитывать точность весов и не переносить результат измерения одной балки на всю партию без оговорок.

Масса чистого металлического профиля и масса изделия с покрытием — не одно и то же. Упаковка, крепёжные элементы и другие детали тоже могут повлиять на вес при перевозке. Если расчёт нужен для логистики, уточняйте, что именно входит в указанную массу.

Как посчитать вес партии

Для одинаковых балок сначала найдите расчётную массу одной штуки, затем умножьте её на количество. Например, если одна балка длиной 6 м по сортаменту весит 120 кг, десять таких изделий будут весить примерно 1200 кг.

Если в партии несколько типоразмеров или длин, считайте каждую группу отдельно:

1. Запишите обозначение и длину каждого типоразмера.
2. Умножьте массу погонного метра на длину одной балки.
3. Полученную массу умножьте на количество одинаковых балок.
4. Сложите результаты по всем группам.

Так проще проверить итог и заметить ошибку, например если для части профилей случайно взяли массу метра от другого типоразмера. Для планирования погрузки и перевозки расчётный результат стоит воспринимать с учётом возможных отклонений и массы упаковки.

Частые ошибки при определении веса

• Ориентироваться только на высоту. Профили одинаковой высоты могут иметь разные полки и стенки, поэтому их погонная масса различается.
• Путать массу метра с массой балки. Значение в кг/м нужно умножить на длину изделия.
• Смешивать миллиметры и сантиметры. Перед расчётом проверьте единицы измерения. Например, для площади в см² применяют коэффициент 0,785, а для площади в мм² — 0,00785.
• Считать профиль идеальными прямоугольниками и ожидать точного результата. Такой расчёт не учитывает форму граней и скругления.
• Принимать расчётную массу за гарантированный фактический вес. Для ответа по конкретному изделию или партии требуется взвешивание.
• Не учитывать длину и количество. Даже верная масса погонного метра не даст вес всей поставки, пока не учтены эти данные.

Какой способ выбрать

Для предварительной оценки подойдёт расчёт по площади сечения или размерам. Для закупки и подсчёта веса партии лучше использовать справочную массу погонного метра конкретного типоразмера. Если нужно знать фактический вес уже готового изделия, его взвешивают.

Итоговый алгоритм простой: уточнить маркировку двутавра, найти массу одного метра, умножить её на длину и количество. Если точного обозначения нет, расчёт по одним наружным размерам будет только приблизительным.
