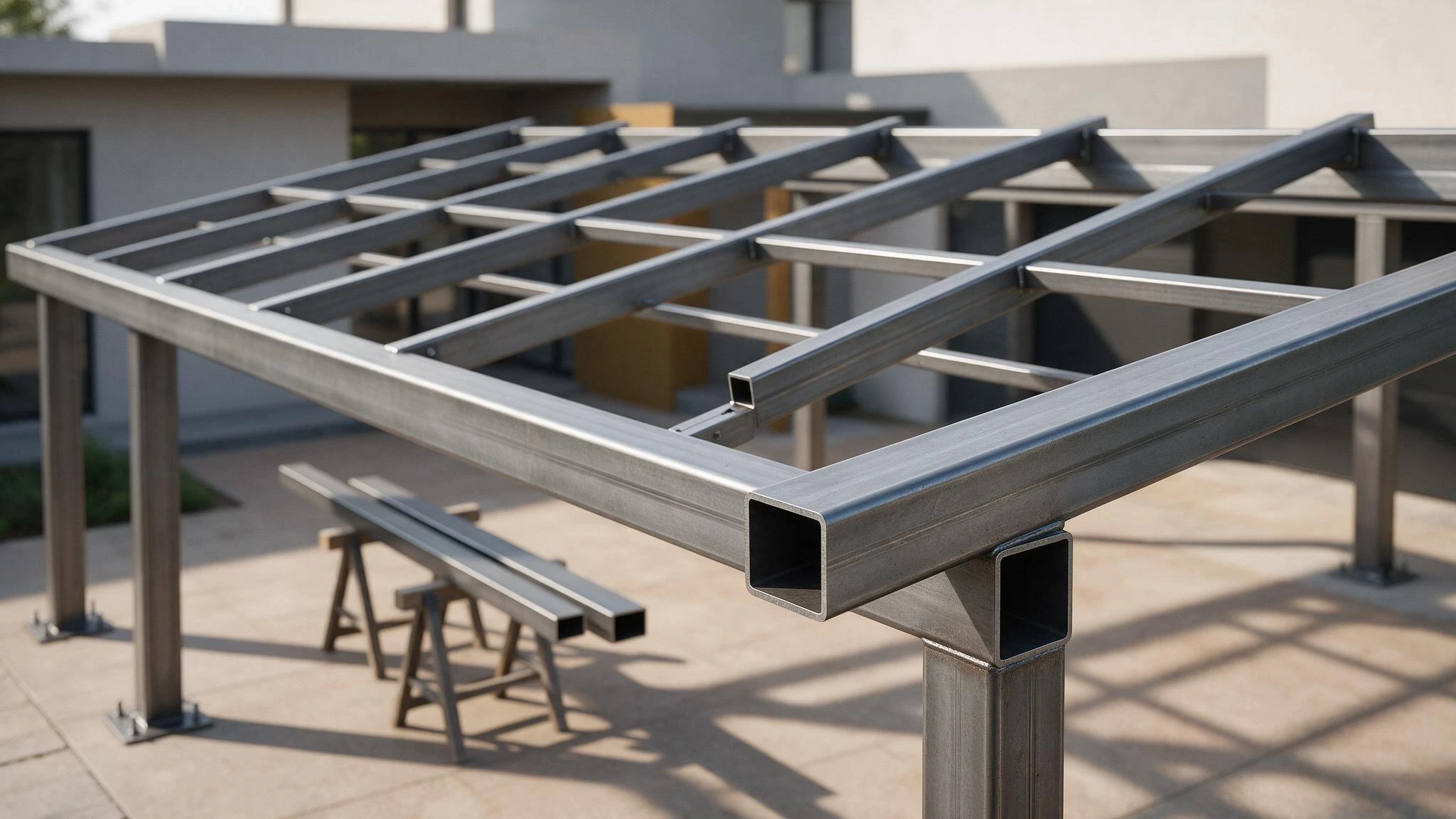

Как рассчитать длину и вес трубы для навеса правильно

Чтобы рассчитать длину и вес труб для навеса, сначала составьте перечень всех элементов каркаса: стоек, балок, стропил и прогонов. Для каждого элемента определите длину и количество, затем сложите метраж отдельно по каждому виду профиля. Вес рассчитайте по формуле или возьмите из таблицы производителя — точное значение зависит от формы сечения и толщины стенки.

Сначала определите, какие элементы нужны

Каркас навеса обычно состоит из нескольких групп деталей:

• Стойки — вертикальные опоры. Их длина зависит от высоты навеса и способа установки: например, стойку могут крепить к основанию или заглублять в грунт.
• Балки — продольные и поперечные элементы, которые соединяют стойки.
• Стропила — наклонные элементы, на которые опирается кровля.
• Прогоны — рейки или трубы, поддерживающие кровельный материал. Их количество и расположение зависят от покрытия и схемы каркаса.
• Связи и раскосы — элементы, которые уменьшают подвижность каркаса. Их нельзя считать необязательными только потому, что на простом рисунке их не видно.

Трубой могут называть как круглую стальную трубу, так и профильную трубу с квадратным или прямоугольным сечением. Для каждой из них способ расчёта веса немного отличается. Важно не складывать в одну строку детали разного сечения: у них будут разные масса и назначение.

Как измерить длину деталей

Для горизонтальных элементов длина обычно равна расстоянию между точками крепления. Но перед заказом нужно понять, измеряете вы расстояние между осями опор, между их краями или полную длину детали с выпусками за каркас. Эти величины могут различаться.

Для наклонной детали нельзя просто взять ширину навеса: стропило длиннее горизонтального пролёта. Если известны горизонтальная ширина пролёта a и перепад высоты h, длину ската без свесов можно найти по формуле:

L = √(a² + h²)

Например, при горизонтальном пролёте 3 м и перепаде высоты 0,6 м длина ската составляет примерно 3,06 м. Если предусмотрен свес, его тоже нужно учесть. При этом важно правильно измерять свес: по горизонтали или вдоль ската — это разные значения.

Для двускатного навеса расчёт делают отдельно для каждого ската. Если скаты одинаковые, длина стропил совпадает; если высоты или ширина половин различаются, их считают раздельно. Для арочной конструкции длину нельзя получить обычным измерением по ширине: она зависит от формы дуги и способа её изготовления.

Как посчитать общий метраж

Длину каждой группы деталей умножают на её количество, а затем складывают результаты. Записывайте исходные размеры и единицы измерения, чтобы не смешать метры и миллиметры.

Например, в предварительной схеме указаны 4 стойки по 2,5 м, 2 продольные балки по 5 м, 2 поперечные балки по 3 м, 6 стропил по 3,2 м и 4 прогона по 5 м. Суммарный метраж по этой схеме:

• стойки: 4 × 2,5 = 10 м;
• балки: 2 × 5 + 2 × 3 = 16 м;
• стропила: 6 × 3,2 = 19,2 м;
• прогоны: 4 × 5 = 20 м;
• всего: 65,2 м.

Это пример подсчёта метража, а не готовая схема навеса: в нём не учтены возможные связи, особенности узлов и требования к несущей способности. Реальное количество элементов и их сечение определяют с учётом размеров конструкции, кровли и условий эксплуатации.

Как рассчитать вес круглой трубы

Если известна масса одного метра трубы, достаточно умножить её на общую длину. Например, для 12 м трубы массой 3 кг/м расчётный вес составит 36 кг.

Когда табличной массы под рукой нет, для круглой стальной трубы можно использовать приближённую формулу:

Масса 1 м, кг/м ≈ 0,02466 × (D − t) × t

Здесь D — наружный диаметр трубы в миллиметрах, t — толщина стенки в миллиметрах. Например, для трубы диаметром 40 мм со стенкой 2 мм получится около 1,87 кг/м. Если таких труб в конструкции 15 м, ориентировочная масса составит около 28 кг.

Формула подходит для предварительной оценки. Фактическое значение может немного отличаться из-за допусков на размеры и свойств конкретного проката. Для заказа и расчёта перевозки удобнее сверяться с данными на выбранное изделие.

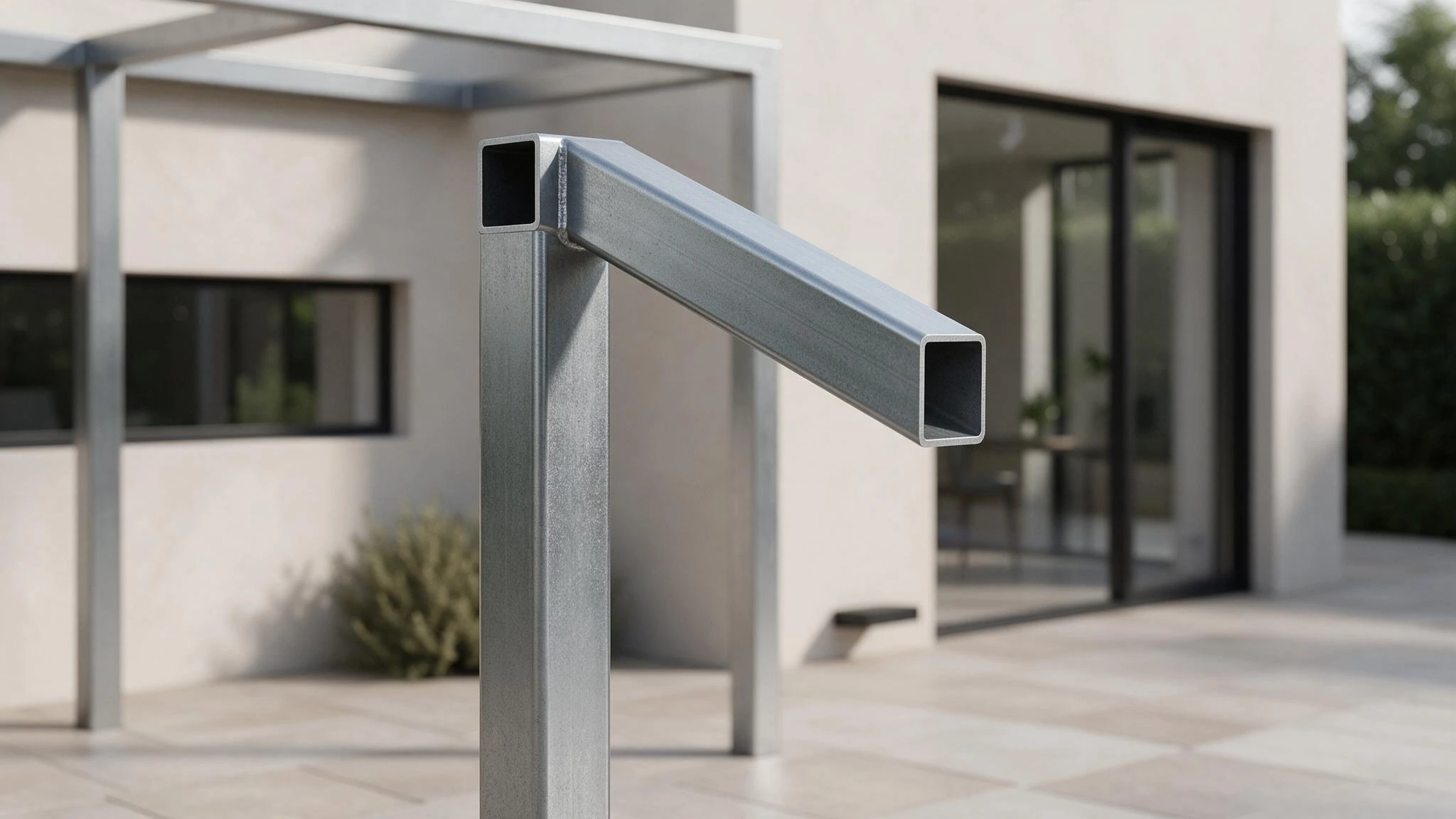

Как рассчитать вес профильной трубы

Для квадратного или прямоугольного профиля сначала оценивают площадь металла в поперечном сечении: из площади внешнего прямоугольника вычитают площадь внутренней полости. При размерах в миллиметрах приближённая формула массы одного метра такая:

Масса 1 м, кг/м ≈ 0,00785 × [B × H − (B − 2t) × (H − 2t)]

B и H — наружные ширина и высота профиля, t — толщина стенки. Для квадратной трубы ширина и высота одинаковы. Формула не учитывает скругления углов, поэтому может не совпасть с табличной массой.

Например, для профиля 40 × 20 мм со стенкой 2 мм расчёт даёт примерно 8,0 кг/м. Для 10 м такого профиля это около 80 кг. Если в каркасе используют несколько сечений, рассчитывайте массу каждой группы отдельно, а затем складывайте результаты.

Для практического расчёта предпочтительнее использовать массу погонного метра именно выбранного профиля из спецификации поставщика или справочной таблицы. В ней могут учитываться особенности формы сечения и допуски. Не округляйте массу одного метра слишком рано: при большом метраже небольшая разница накапливается.

Как перейти от метража к длине закупки

Суммарный метраж не всегда равен количеству материала, которое нужно приобрести. Трубы поставляют отрезками определённой длины, поэтому детали приходится раскраивать. Перед заказом составьте карту раскроя: запишите длины заготовок и распределите их по отрезкам так, чтобы уменьшить остатки.

Учитывайте ширину реза и возможные потери при подгонке. Если деталь состоит из нескольких частей, заранее определите место и способ стыка. Нельзя считать любой остаток пригодным для продолжения несущего элемента: соединение должно соответствовать конструкции и быть предусмотрено в проекте.

Запас на раскрой не стоит назначать одним процентом для всех случаев. Он зависит от длины поставляемых отрезков, числа деталей и того, можно ли использовать остатки в коротких элементах. Сначала выполните раскладку, а затем добавляйте обоснованный запас на подрезку и возможные ошибки измерения.

Частые ошибки и важные ограничения

• Считать наклонный элемент по горизонтальному размеру. Из-за этого стропила могут оказаться короче нужного.
• Не учитывать свесы и узлы соединения. Выпуск кровли и способ крепления влияют на окончательную длину деталей.
• Складывать метраж труб разного сечения. Общая длина может быть полезна для грубой оценки, но заказ и расчёт массы нужно вести по каждой позиции отдельно.
• Принимать пример за расчёт прочности. Длина и масса не показывают, выдержит ли каркас снег, ветер и вес кровельного покрытия. Для этого важны пролёты, расстояния между опорами, схема связей, свойства грунта и другие условия.
• Не учитывать реальные размеры и допуски. Номинальное сечение и фактическая масса партии могут немного различаться; при точном планировании сверяйтесь с характеристиками выбранного проката.

Для несущего навеса одного подсчёта погонных метров недостаточно. Сечение и толщину стенки подбирают с учётом нагрузок и схемы конструкции; приведённые формулы помогают оценить материал и его массу, но не заменяют инженерный расчёт.

Короткий порядок расчёта

1. Нарисуйте схему каркаса и подпишите размеры, отметив свесы и высоты.
2. Разделите детали на группы по назначению и сечению.
3. Найдите длину одной детали, для наклонных элементов используйте геометрию ската.
4. Умножьте длину на количество и сложите метраж отдельно для каждой позиции.
5. Рассчитайте массу по табличному значению или формуле, затем оцените раскрой по длинам поставляемых отрезков.

Такой порядок помогает понять, сколько трубы потребуется для предварительной сметы и закупки. А чтобы навес был не только собран из нужного количества материала, но и рассчитан на условия эксплуатации, параметры несущего каркаса нужно проверять отдельно.
